1-Wire ( minolta-lexmark ) resetter

Kapcsolási rajz:


A dióda: 1N4148 vagy egyéb hasonló típus, a tranzisztor: BC-639, a zener dióda bármilyen kis teljesítményű 5V-os típus, az ellenálások 0,12 - 0,25W os teljesítményűek, ha valaki ügyes, akkor a soros porti csatlakozóban elfér az egész hardwer.

Az elmúlt években sokan próbálták utánépíteni a resettert, de egy dolog felett rendszerint elsiklottak, hiába rendelkeztek a fullos szoftverrel, még sem sikerült megépíteni, mert a kapcsolási rajzon szereplő soros-porti 6-7 lábak összekötése az internetről letöltött rajzokon nem szerepelt. A szoftver csak abban az esetben tud "fullosan" működni, ha a képen szereplő átkötés létezik és ezt érzékeli.

Szoftver
(letöltés)
Használati utasítás
(letöltés)


A rajzon szereplő resetterrel kizárólag csak a DS-2432 eeprommal felépített chip nullázható
( az alábbi képen látható ):

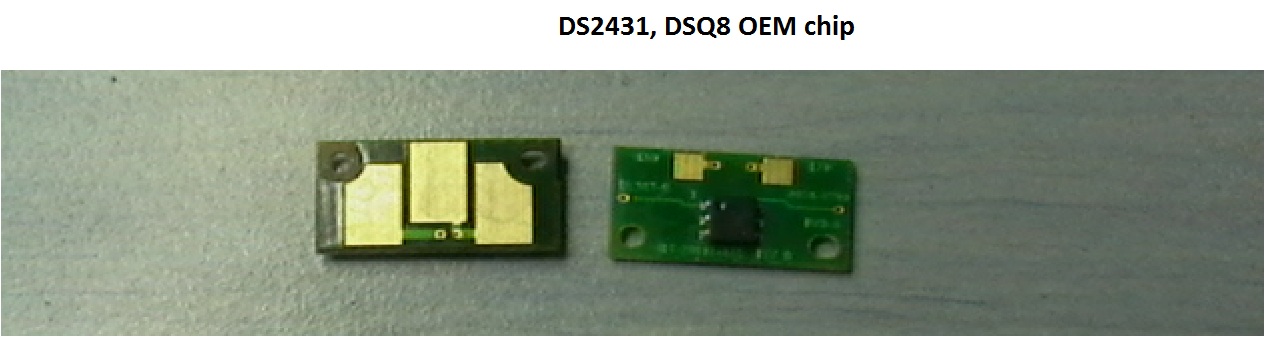

DS-2431, DSQ8 típusú minolta chipek resettelése:



 A fenti képen látható DSQ8 chiphez a gyártó nem adta el a licenszet, ezért mi nem értékesítettük, hiszen jó ukrán szokás szerint feketén és számla nélkül kellett volna a resettereket egyesével megvásárolni és ráadásul creditesként értékesítették, ami további költségekkel járt volna, ezt nem vállalhattuk be. A DSQ8 chipekhez a fenti kapcsolási rajzon szereplő hardwer nem alkalmas resetteléshez, ehhez már egy AVR alapú eszközt gyártottak, amelynek gyártási leírását nem kaptuk meg, ezért a hardwerben segíteni nem tudok. Az eszközt török, ukrán, orosz resetter webshopokban megvásárolható credites szoftverrel. A ( fullos szoftverben tudok segíteni, a credites szofverhez adott eszköz működik a fullos verziójú szoftverrel ). Tudom, hogy Magyarországon sokan megvásárolták saját céljaikra. A hátránya ennek a resetternek az, hogy ezen gyári chipek nagy része már írásvédett konfigurációval volt gyártva és a chipek felét-harmadát ha lehetett resettelni.


Az alábbi trükkel ezen chipek 98%-a resettelhető teljes mértékben:
Az eeprom adatlapjának tanulmányozása során felfigyeltünk egy adatra, a működési hőmérséklet tartomány viszonylag magas, tehát a chipet lehűtve az írásvédelem kikapcsol és a chip teljesen resettelhető. Ehhez -30 celsius fok alá kell hűteni,
természetesen nem az otthoni fagyasztóval, mert az valószínűleg nem tud ennyire lehűteni, hanem az elektronikában
alkalmazott fagyasztó - hibakereső spray-vel, amivel akár -50, -60 fok is elérhető. Egy flakon spray felhasználásával  ( kb. 1400,-Ft  ), akár 100 db chip is nullázható. A chipek 98%-a ezzel a módszerrel resettelhető, de kizárólag csak a DSQ8-as resetterrel.
A trükk képekben:

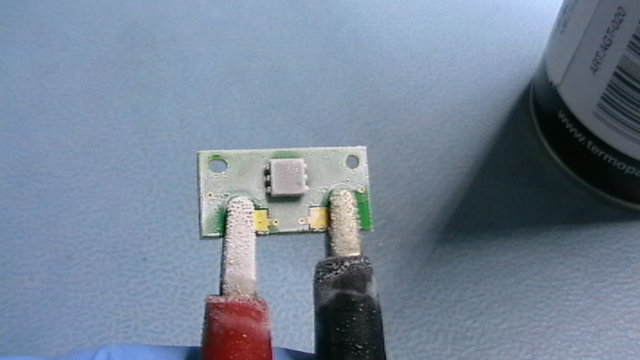

       Lefagyasztjuk a csatlakoztatott chipet

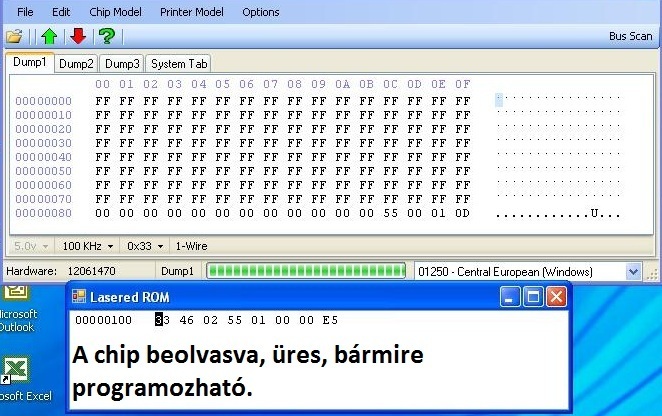

Beolvassuk a chipet












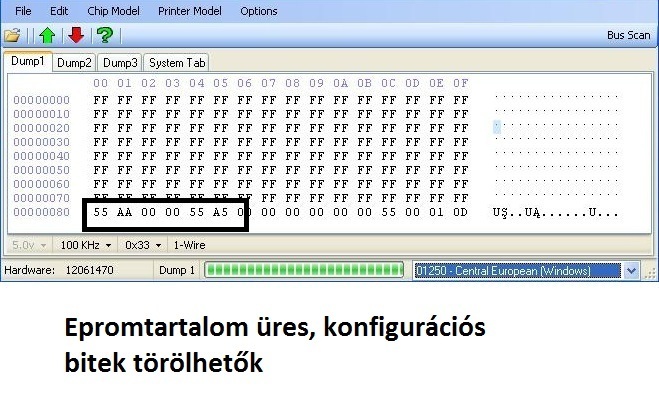

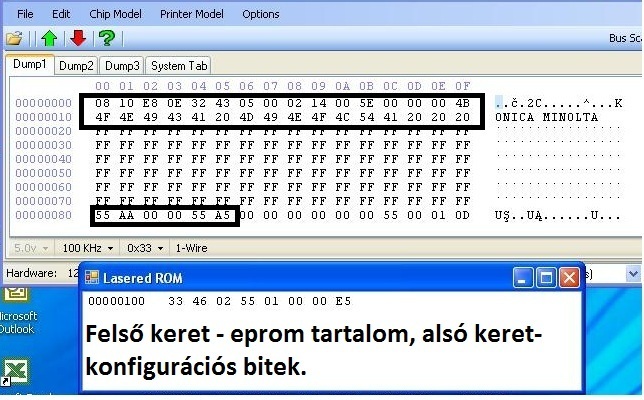

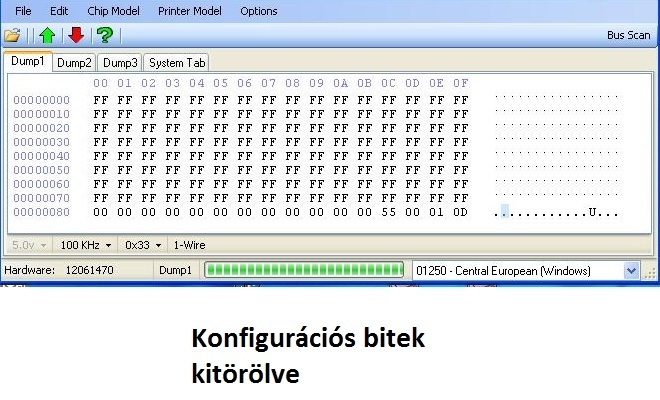

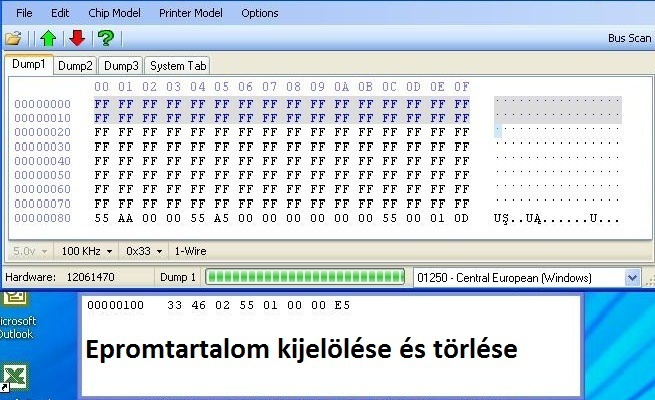

Az 1 wire programozókhoz chiptartalmak letölthetőek az alábbi menüből:
( letöltés - chiptartalmak )
